Przekładniki prądowe niskiego napięcia – precyzja pomiarów w branży energetycznej

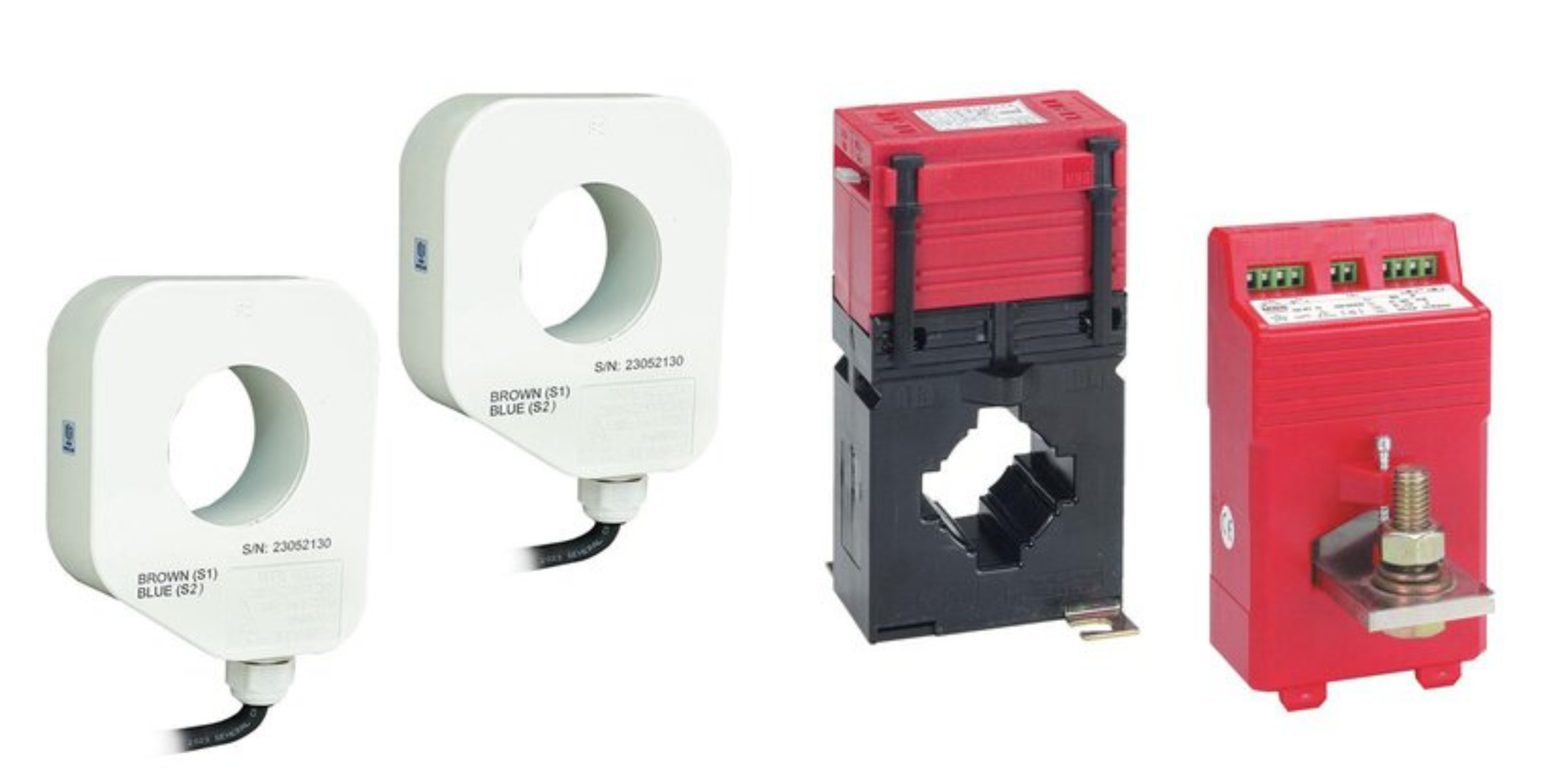

Czym jest i do czego służy przekładnik prądowy?

Przekładnik prądowy to urządzenie elektryczne, które przekształca prądy o wysokim natężeniu na prądy o niższym, bardziej użytecznym poziomie. Stanowi integralny element systemów pomiarowych, ochronnych i sterujących w instalacjach elektrycznych. Dzięki niemu możliwe jest bezpieczne i dokładne monitorowanie prądów przepływających przez różne elementy sieci energetycznej. Przekładnik prądowy pozwala na przekształcenie dużych prądów płynących w przewodach, co umożliwia ich precyzyjny pomiar za pomocą standardowych mierników i urządzeń pomiarowych. W praktyce, przekładniki prądowe znajdują zastosowanie w miejscach, gdzie bezpośrednie pomiary dużych prądów byłyby niepraktyczne lub wręcz niebezpieczne dla urządzeń i operatorów.

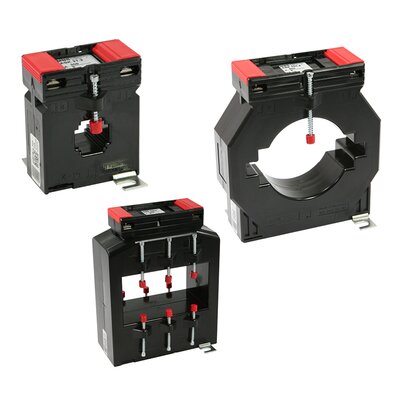

Rodzaje przekładników prądowych niskiego napięcia

Na rynku dostępne są różne rodzaje przekładników prądowych niskiego napięcia, które można podzielić na kilka głównych kategorii:

• Napowietrzne przekładniki prądowe niskiego napięcia – integralna część wyposażenia słupów stacji transformatorowych, przeznaczone do pracy na zewnątrz
• Przekładniki prądowe do rozliczeń z energetyką – akceptowane przez wszystkich dostawców energii elektrycznej, posiadają wzorcowanie Okręgowego Urzędu Miar (OUM). Są zgodne z normami PN-EN61869-2.
• Przekładniki prądowe na przewód - dostępne do prądów prądów 30-1000 A, prądy wtórne 5 A lub 1 A, klasy dokładności od 1 do 0,5.
• Przekładniki prądowe trójfazowe – służą do zastąpienia 3 tradycyjnych przekładników, wykorzystywane do pośrednich pomiarów prądów trójfazowych.
• Przekładniki prądowe uniwersalne – wyróżnia je możliwość montażu zarówno na przewód oraz na szynę prądową. Ukierunkowane do zastosowań wewnętrznych.
• Przekładniki prądowe zabezpieczeniowe – cechuje je umożliwienie precyzyjnego pomiaru dużych prądów, szczególnie w sytuacjach awaryjnych.
• Przekładniki prądowe z otwieranym rdzeniem – wyróżnia je budowa, która ułatwia montaż oraz demontaż. Można je podłączyć do systemu bez konieczności odłączania zasilania.
• Przekładniki prądowe z przetwornikiem – stosowane do konwersji sygnału sinusoidalnego na sygnał stałoprądowy lub stałonapięciowy, stosowane chociażby do pomiarów prądów rozruchowych.
• Przekładniki prądowe z uzwojeniem pierwotnym – stosowane w elektroenergetyce. Uzwojenie pierwotne jest podłączane bezpośrednio do głównego obwodu zasilającego, a wtórne do układu pomiarowego.

Zaawansowane technologie przekładników: zwiększenie wydajności i precyzji pomiarów

Współczesne przekładniki prądowe niskiego napięcia korzystają z zaawansowanych technologii, które znacząco poprawiają ich wydajność i precyzję. Do najważniejszych innowacji należą:

• Materiały magnetyczne o wysokiej przenikalności – wykorzystanie nowoczesnych materiałów rdzeniowych, takich jak amorficzne i nanokrystaliczne stopy, umożliwia redukcję strat energetycznych oraz zwiększenie dokładności pomiarów. Materiały te charakteryzują się mniejszymi stratami histerezowymi i eddy-current, co przekłada się na bardziej stabilne i dokładne pomiary.
• Technologia cyfrowa – cyfrowe przetwarzanie sygnału pozwala na precyzyjne i szybkie analizy prądów. Przekładniki wyposażone w mikrokontrolery i moduły komunikacyjne mogą przekazywać dane w czasie rzeczywistym, co znacząco zwiększa możliwości monitorowania i zarządzania siecią elektryczną.
• Kalibracja i automatyzacja – nowoczesne systemy automatycznej kalibracji zapewniają stałą dokładność pomiarów i minimalizują błędy ludzkie. Automatyczne procedury kalibracji i samodiagnostyki zwiększają niezawodność przekładników oraz upraszczają ich obsługę.

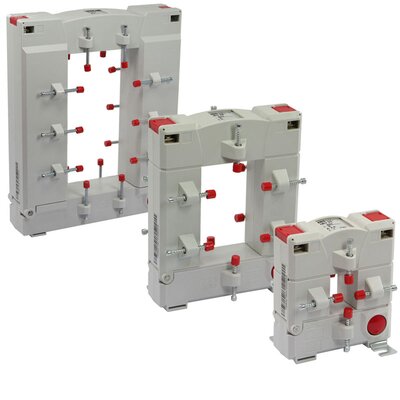

Rola przekładników prądowych w nowoczesnych systemach energetycznych

W nowoczesnych systemach energetycznych przekładniki prądowe odgrywają kluczową rolę. Pozwalają na:

• Monitorowanie i zarządzanie – dzięki przekładnikom możliwe jest bieżące monitorowanie przepływu prądu w sieci, co umożliwia szybkie reagowanie na wszelkie anomalie. Dane dostarczane przez przekładniki są kluczowe dla operatorów sieci, którzy mogą na bieżąco kontrolować obciążenia i wykrywać potencjalne problemy.
• Ochronę urządzeń – przekładniki chronią urządzenia elektryczne przed przeciążeniami i zwarciami, co jest kluczowe dla zapewnienia ciągłości dostaw energii. Umożliwiają one uruchamianie systemów zabezpieczających w momencie wykrycia nieprawidłowych warunków pracy, minimalizując ryzyko uszkodzeń.
• Optymalizację zużycia energii – Precyzyjne pomiary pozwalają na optymalizację zużycia energii i lepsze zarządzanie zasobami energetycznymi. Dzięki dokładnym danym możliwe jest identyfikowanie obszarów nadmiernego zużycia i wprowadzanie działań oszczędnościowych.

Innowacyjne zastosowania przekładników prądowych w zarządzaniu siecią elektryczną

W miarę postępu technologicznego, przekładniki prądowe znajdują coraz bardziej zaawansowane i innowacyjne zastosowania w zarządzaniu siecią elektryczną:

• Inteligentne sieci (smart grids) – w inteligentnych sieciach elektrycznych przekładniki są wykorzystywane do ciągłego monitorowania i zarządzania przepływem energii, co pozwala na efektywniejsze wykorzystanie zasobów i integrację źródeł odnawialnych. Inteligentne przekładniki mogą współpracować z innymi elementami systemu, takimi jak liczniki smart metering, co umożliwia zdalne sterowanie i monitorowanie.
• Zarządzanie popytem (demand response) – przekładniki pomagają w zarządzaniu popytem na energię, umożliwiając dynamiczne dostosowywanie podaży do zmieniających się potrzeb. Dzięki temu operatorzy sieci mogą lepiej reagować na szczytowe obciążenia i optymalizować działanie całego systemu.
• Analiza jakości energii – dzięki zaawansowanym funkcjom pomiarowym, przekładniki umożliwiają szczegółową analizę jakości energii, co jest kluczowe dla utrzymania stabilności i niezawodności sieci. Przekładniki mogą wykrywać i raportować problemy takie jak harmoniczne, przepięcia czy asymetria faz, co pozwala na szybką interwencję i poprawę jakości dostarczanej energii.

Podsumowując, przekładniki prądowe niskiego napięcia są nieodzownym elementem nowoczesnych systemów energetycznych. Ich zaawansowane technologie i precyzyjne pomiary zapewniają bezpieczeństwo, efektywność i niezawodność sieci elektrycznych. Innowacyjne zastosowania tych urządzeń otwierają nowe możliwości w zarządzaniu i optymalizacji systemów energetycznych, przyczyniając się do zrównoważonego rozwoju branży energetycznej.
