Co to złącze wielopinowe

Złącza przemysłowe wielopinowe stanowią ważny element w instalacjach automatyki przemysłowej. Umożliwiają zapewnienie pewnego oraz trwałego połączenia elektrycznego i ochronę mechaniczną w niesprzyjających warunkach przemysłowych. Charakterystyczne dla złączy przemysłowych jest mocna obudowa oraz odporność na warunki zewnętrzne takie jak wysoka wilgotność, niska lub wysoka temperatura itp. Ponadto budowa zapobiega przypadkowym rozłączaniom, co zapewnia większe bezpieczeństwo oraz ciągłość pracy urządzeń. Do złączy przemysłowych wielopinowych producenta MOLEX HDC dostępne są certyfikaty na życzenie UL, RoHS, EMC oraz CSA.

Producent MOLEX

MOLEX HDC jest amerykańską firmą założoną w 1938 roku. Na chwilę obecną znajduje się w czołówce światowej z 45 zakładami produkcyjnymi w 17 krajach na całym świecie. Firma oferuje złącza przemysłowe wielopinowe (Heavy Duty Connectors) w ponad 6000 rozwiązań. Złącza charakteryzuje szybki oraz prosty montaż, natomiast dla producenta MOLEX HDC bardzo ważna jest wysoka jakość wykonania, która gwarantuje długą żywotność oraz ciągłość pracy. Produkty producenta MOLEX są kompatybilne z rozwiązaniami innych producentów np ILME. Dostępne są również wykonania w wersji EMC.

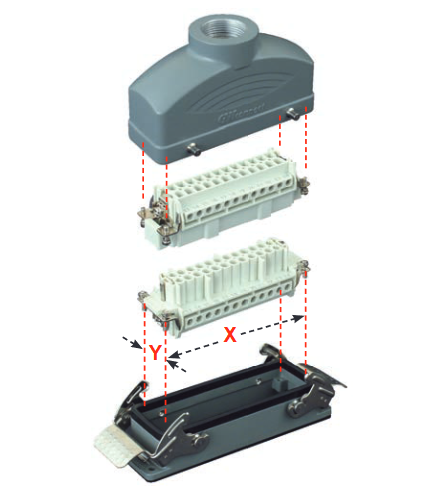

Z czego składa się złącze przemysłowe wielopinowe?

Obudowa złączy przemysłowych

Producent MOLEX HDC posiada w swojej ofercie następujące typy obudów: cokołowa, cokołowa z pokrywą, pulpitowa, pulpitowa kątowa, pulpitowa prosta oraz pulpitowa z pokrywą. Wybór oraz zastosowanie zależy od naszych możliwości oraz miejsca, jakie mamy do dyspozycji na daną aplikację.

Pokrywa złączy przemysłowych

Pokrywy dzielimy na kątowe, kątowe na przewód, proste, proste na przewód oraz zamykające.

Podczas wyboru obudowy jak i pokrywy do dyspozycji mamy następujące konstrukcje złącza: typu A oraz typu B. Konstrukcja typy wąskiego to A, natomiast typ standardowy to B.

Piny zaciskane do złączy przemysłowych

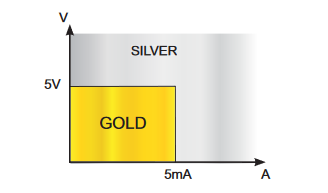

Podczas wyboru pinów zaciskanych do złączy przemysłowych warto zacząć segregację od skupienia się na materiale pokrycia styków. Mamy tutaj do dyspozycji materiały srebro oraz złoto. Najczęściej wybieranym, i słusznie, jest srebro. Naprawdę w nielicznych przypadkach wymagane jest złoto, a chcąc zaoszczędzić warto wybrać sprawdzone rozwiązanie ze srebra.

Poza tym kluczowym parametrem podczas doboru pinów jest prąd znamionowy wyrażany w Amperach.

Wkładki do złączy przemysłowych

Wkładki do złączy przemysłowych dzielimy na męskie oraz żeńskie (lub jak niektórzy wolą chłopca i dziewczynkę ?). Na uwagę zasługuje fakt, że producent MOLEX HDC posiada wtyczki o liczebnej ilości pinów – od 3 do 256. Wkładki są dostępne w wersjach PUSH-IN, sprężynowe, zaciskowe oraz śrubowe. Zakres wkładek jest naprawdę szeroki, co zapewnia dopasowanie do potrzeb każdego klienta.

Akcesoria

Wśród akcesoriów można wymienić dławnice, piny kodujące, wsporniki czy zaślepki. Każdy z wymienionych akcesoriów służy określonemu celowi. Warto zagłębić się w temat pinów kodujących (pinów polaryzacyjnych). Umożliwiają one efektywne posługiwanie się złączami. Pin należy zamontować po jednej stronie zastępuje trzpień prowadzący, a po drugiej mocującą śrubę, co uniemożliwia niepoprawne połączenie. W ofercie znajdują się również piny wykonane ze stali nierdzewnej.

Pośród akcesoriów do złączy przemysłowych można wymienić również szeroki wachlarz narzędzi do złączy przemysłowych. Znajdują się tutaj narzędzia do demontażu ponów, narzędzia do montażu pinów a także ręczne narzędzia do zaciskania, które stanowią najliczniejszą grupę akcesoriów. Pełnią one rozmaite funkcje – od lokalizowania pinów, poprzez zaciskanie pinów aż do matrycy do ich zaciskania.

Na co zwrócić uwagę przy wyborze rozwiązań MOLEX HDC?

Wielopinowe złącza przemysłowe są wymagającym produktem w doborze. Przeglądając katalog rozwiązań producenta można złapać się za głowę z wrażenia ilości dostępnych kombinacji oraz rozwiązań. Podczas składania swojego wielopinowego złącza przemysłowego warto pochylić się nad czynnikiem, jakim jest grupa złączy. Jeśli wszystkie produkty będą tego samego rodzaju, np 3A to jest duże prawdopodobieństwo, że nasz zestaw będzie złożony w sposób poprawny. W przypadku wszelkich wątpliwości nasz zespół chętnie pomoże Państwu w doborze. Zachęcamy do kontaktu mailowego oraz telefonicznego!
