Dobór grzałki do szafy sterowniczej

Czym jest grzałka do szafy sterowniczej?

Grzałka przemysłowa to urządzenie, które ma na clu zapewnić optymalną temperaturę wewnątrz. Są one nieodłącznym elementem wyposażenia każdej szafy sterowniczej.

Włoska jakość Alfa Electric

Alfa Electric jest włoską firmą, która powstała w 1993 roku, która zasłużyła na swoją pozycję na rynku dzięki produktom wykonanym z ogromną starannością oraz dbałością o detale, które charakteryzuje wysoka kultura pracy – są bardzo wydajne i energooszczędne, a na dodatek montaż oraz eksploatacja są niezwykle łatwe. W ofercie Alfa Electric znajdują się urządzenia służące do kontroli temperatury w szafach sterowniczych.

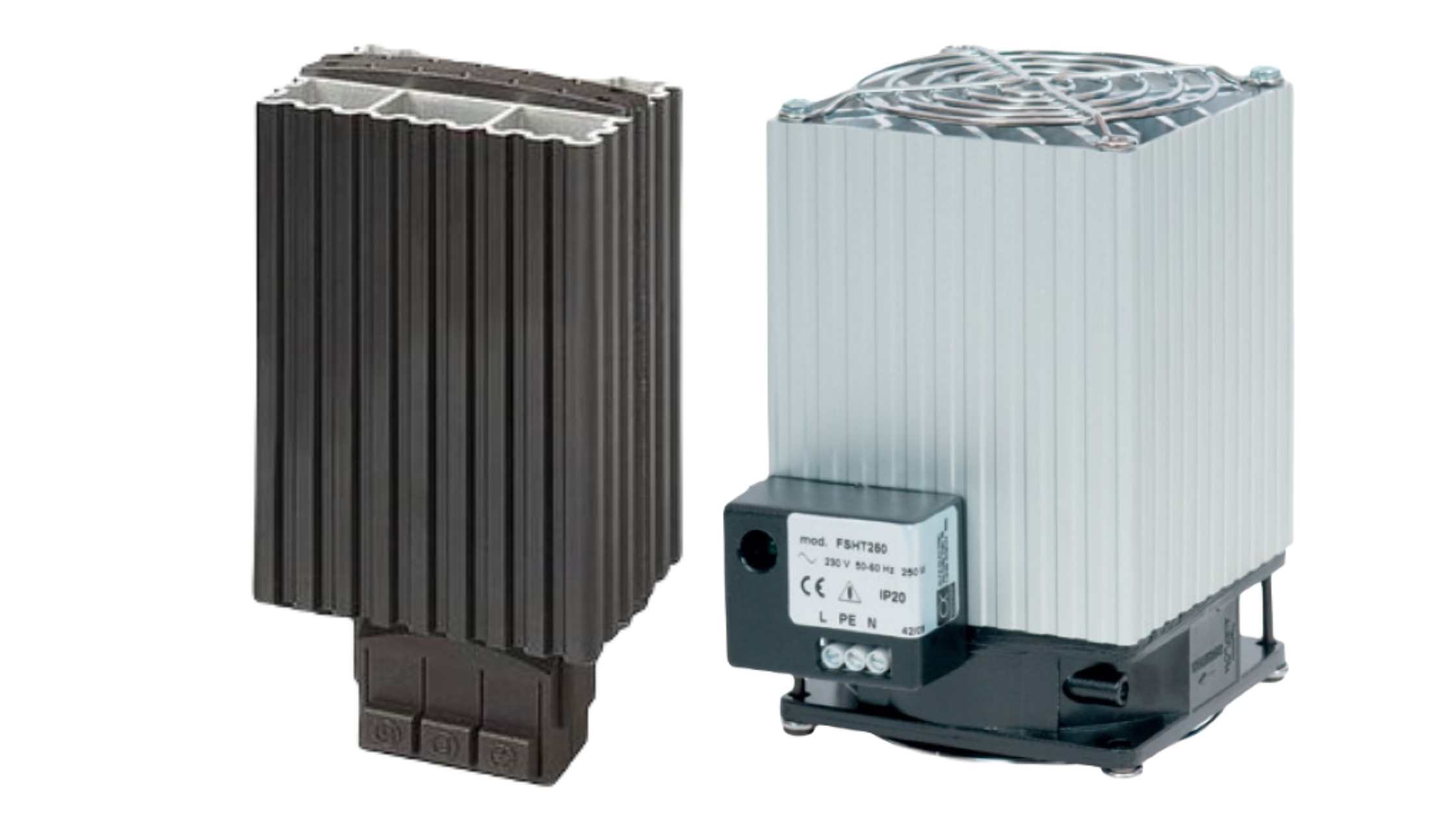

Rodzaje grzałek do szaf sterowniczych

W przemyśle znajduje się wiele grzałek przemysłowych. Do najpopularniejszych należą:

• Grzejniki PTC (kompaktowe) - grzejnik PTC posiada półprzewodnikowy element grzejny PTC (ang. Positive Temperature Coefficient), który zwiększa swoją rezystancję wraz ze wzrostem temperatury. Poza tym grzejniki PTC posiadają właściwości samoregulujące – gdy zostanie osiągnięta odpowiednia temperatura automatycznie się wyłączają, co pozwala nam zaoszczędzić energię elektryczną oraz sprawia, że powierzchnia nie nagrzewa się nadmiernie zapewniając bezpieczną pracę. Mówiąc o grzejnikach kompaktowych należy wspomnieć o przewadze nad grzejnikami rezystancyjnymi, ponieważ PTC szybciej ogrzewają elementy robocze (wynika to z niewielkiej rezystancji termistorów w niskich temperaturach).

• Grzejniki rezystancyjne - zasada działania grzejnika rezystancyjnego opiera się o tradycyjne zjawisko powstania ciepła na skutek przepływu prądu elektrycznego przez element grzejny. Umożliwia to równomierne rozprowadzenie ciepła wewnątrz szafy sterowniczej. Zaletą tych grzałek jest to, że posiadają one wbudowane zabezpieczenie przed przegrzaniem, co zapewnia wysokie bezpieczeństwo pracy.

Jak dobrać grzałkę przemysłową pod moją szafę?

Grzałka do szafy sterowniczej jest urządzeniem bardzo wydajnym, jednak należy ją odpowiednio dobrać, aby pracowała w sposób poprawny i umożliwiła kontrolę temperatury wewnątrz obudowy.

W celu poprawnego dopasowanie grzałki do naszej sytuacji wymaga wzięcia pod uwagę kilku parametrów. Wzór na odpowiedni grzejnik wygląda następująco:

W= S (m²) x K (W/m²·K) x DT

Gdzie:

W– Pojemność cieplna grzejnika

S – Powierzchnia otaczającej obudowy H = wysokość, W = szerokość, D = głębokość

S = 1.8 x H x (W+D) + 1.4 x W x D – dla pojedynczej obudowy wolnostojącej

S = 1.4 x W x (H+D) + 1.8 x D x H – dla pojedynczej obudowy zamontowanej na ścianie

S = 1.4 x W x (H+D) + H x D – dla środkowej obudowy zamontowanej na ścianie

S = 1.4 x H x (W+D) + 1.4 x W x D – dla bocznej obudowy zamontowanej na ścianie

K – Współczynnik przewodności cieplnej

Pomalowana stal: 5.5

Poliester: 3.5

Aluminium: 12

DT – Różnica pomiędzy temperaturą wewnętrzną, a zewnętrzną

Precyzyjny dobór jest o wiele łatwiejszy oraz szybszy, dzięki skorzystaniu z kalkulatora ze strony producenta ALFA ELECTRIC:

Link do kalkulatora

Polecamy pewien trick: w większych szafach równomierny rozkład ciepła można osiągnąć lepiej poprzez zastosowanie większej liczby grzałek o mniejszej mocy.

Zalety stosowania grzałek przemysłowych

Korzyści wynikające ze stosowani grzałek do szaf sterowniczych są ogromne. Umożliwiają one utrzymać optymalną temperaturę wewnątrz obudowy, zapewniając prawidłowe funkcjonowanie znajdujących się w środku urządzeń - kontrola temperatury jest kluczowa dla ich sprawności. Grzejniki do szaf sterowniczych zapobiegają zjawisku kondensatu (osadzaniu się wilgoci), przy czym jednocześnie chronią urządzenia przed szkodliwym mrozem.

Połączenie grzałki z termostatem umożliwi nam utrzymanie optymalnej temperatury, dzięki czemu nie dojdzie do przegrzania urządzeń pracujących w szafie sterowniczej.
