Urządzenia do poprawy jakości energii elektrycznej i systemy zasilania rezerwowego.

Każdego roku obserwujemy rosnącą liczbę awarii i problemów związanych z jakością energii elektrycznej w naszych zakładach przemysłowych. Generator statyczny mocy biernej staje się coraz częściej niezbędnym elementem nowoczesnych instalacji elektrycznych, szczególnie w obliczu zwiększających się wymagań dotyczących efektywności energetycznej.

W naszej codziennej praktyce spotykamy się z wieloma wyzwaniami - od wahań napięcia po problemy z kompensacją mocy biernej, które znacząco wpływają na koszty operacyjne przedsiębiorstw. Bezprzerwowe zasilanie i odpowiednio dobrane zasobniki energii stają się kluczowe dla zapewnienia ciągłości procesów produkcyjnych. Dodatkowo, rosnące opłaty za moc bierną pojemnościową zmuszają nas do poszukiwania efektywnych rozwiązań technicznych.

W tym artykule przedstawimy kompleksowy przegląd dostępnych rozwiązań i technologii, które pozwalają skutecznie przeciwdziałać problemom z jakością energii elektrycznej oraz zapewnić niezawodne zasilanie awaryjne.

Współczesne wyzwania związane z jakością energii elektrycznej

W obecnym środowisku biznesowym obserwujemy narastające wyzwania związane z jakością energii elektrycznej. Nasze analizy wskazują, że straty w Unii Europejskiej z powodu złej jakości energii elektrycznej sięgają aż 150 miliardów euro rocznie.

Najczęstsze problemy z jakością energii

W naszej praktyce inżynierskiej najczęściej spotykamy się z następującymi problemami:

• Zakłócenia harmoniczne generowane przez urządzenia elektroniczne
• Wahania napięcia wpływające na stabilność systemów

Z naszych codziennych obserwacji wynika, że wyzwania związane z jakością energii elektrycznej stają się coraz bardziej złożone. W dalszej części artykułu postaramy się przybliżyć jakie problemy napotykamy w nowoczesnych instalacjach elektrycznych oraz jak sobie z nimi radzić.

Najczęstsze problemy z jakością energii

W obecnym środowisku przemysłowym zauważamy, że większość zakłóceń ma swoje źródło w sieciach użytkowników końcowych. Kluczowe problemy obejmują:

• Zakłócenia harmoniczne generowane przez urządzenia elektroniczne
• Wahania napięcia wpływające na stabilność systemów
• Przepięcia i zapady napięcia
• Asymetria napięć fazowych

Wpływ złej jakości energii na urządzenia

Obserwujemy, że nawet krótkotrwałe zakłócenia mogą prowadzić do poważnych konsekwencji. Pojedyncza zmiana wartości napięcia trwająca zaledwie od 0,005 do 0,1 sekundy może generować koszty sięgające 200 tysięcy dolarów.

Szczególnie niepokojące jest to, że współczesne urządzenia, takie jak instalacje fotowoltaiczne, oświetlenie LED czy serwerownie, same stają się źródłem zakłóceń poprzez pobór energii biernej i generowanie wyższych harmonicznych.

Koszty związane z niską jakością energii

W naszej ocenie, najbardziej dotkliwe są straty finansowe związane z nieplanowanymi przestojami produkcji. Zauważamy, że problemy z jakością energii dotykają nie tylko zakładów przemysłowych, ale również biurowców, galerii handlowych i budynków administracji publicznej.

Szczególnie istotne jest to, że efektywność energetyczna polskiej gospodarki jest około 3 razy niższa niż w najbardziej rozwiniętych krajach europejskich i około 2 razy niższa niż średnia w krajach Unii Europejskiej. To pokazuje ogromny potencjał do optymalizacji i poprawy w tym zakresie.

Przegląd urządzeń do poprawy jakości energii

Z zakupów dokonywanych w naszym sklepie internetowym zauważamy rosnące zainteresowanie nowoczesnymi rozwiązaniami poprawiającymi jakość energii elektrycznej. Przyjrzyjmy się najskuteczniejszym urządzeniom dostępnym obecnie na rynku.

Filtry aktywne i pasywne

Nasze doświadczenie pokazuje, że filtry przeciwzakłóceniowe aktywne i pasywne stanowią pierwszą linię obrony przed zakłóceniami harmonicznymi. Filtry aktywne potrafią zredukować poziom odkształceń krzywej prądu THDi nawet poniżej 5%. Szczególnie skuteczne są w przypadku dynamicznie zmieniających się obciążeń, gdzie tradycyjne rozwiązania zawodzą.

Z kolei filtry pasywne sprawdzają się doskonale w środowiskach o stałym lub przewidywalnym charakterze obciążenia. Wykorzystując odpowiednio dobrane elementy, takie jak cewki i kondensatory, są w stanie skutecznie eliminować określone harmoniczne prądu, minimalizując ich wpływ na urządzenia i systemy elektryczne. Ich prostota konstrukcji przekłada się na niezawodność, niskie koszty eksploatacji oraz brak konieczności zaawansowanego zarządzania. Filtry te są szczególnie przydatne w aplikacjach przemysłowych, takich jak instalacje maszynowe czy linie produkcyjne, gdzie występują stabilne warunki pracy.

Generatory statyczne mocy biernej

W obszarze kompensacji mocy biernej wprowadziliśmy nowoczesne rozwiązania SVG (Static VAR Generator). Nasze kompensatory charakteryzują się:

• Szybką odpowiedzią poniżej 10 ms na dynamiczne zmiany wartości cos (φ)
• Możliwością kompensacji mocy biernej indukcyjnej oraz pojemnościowej przy pomocy jednego modułu
• Dostępnością w zakresie mocy od 5kVar do 120kVar

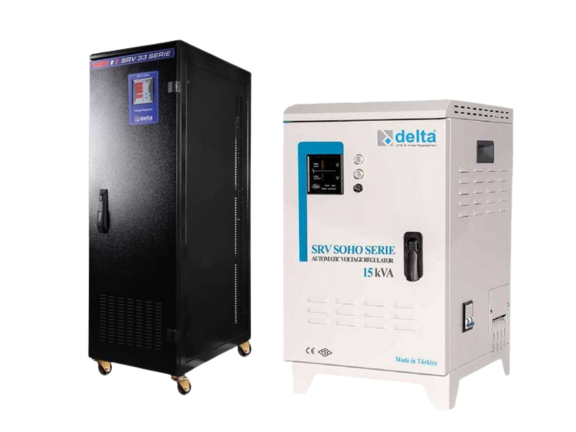

Stabilizatory napięcia

Implementujemy stabilizatory napięcia, które wykazują szybkość stabilizacji na poziomie 1000 V/s co oznacza 20 V na 1 okres. Kluczowym parametrem jest również dokładność stabilizacji wyrażona w procentach, gdzie nasze najlepsze modele osiągają wynik do 5%. Sterowanie w stabilizatorach napięcia odbywa się poprzez tyrystory za pomocą mikrokontrolera. Każda faza stabilizowana jest oddzielnie co zapewnia płynność zasilania niezależnie od warunków sieciowych.

Nasze stabilizatory napięcia pozwalają na znaczące ograniczenie strat mocy i energii elektrycznej. Warto podkreślić, że zastosowanie odpowiednich urządzeń kompensujących może całkowicie wyeliminować opłaty za ponadumowny pobór mocy biernej.

Systemy zasilania gwarantowanego

W dzisiejszych czasach systemy zasilania gwarantowanego stają się kluczowym elementem infrastruktury elektrycznej. Wiemy, że odpowiednio dobrane rozwiązania mogą znacząco zwiększyć niezawodność zasilania.

Zasilacze UPS - rodzaje i zastosowania

W naszej branży wykorzystujemy trzy podstawowe technologie zasilaczy UPS:

• UPS offline - idealne rozwiązanie dla małych biur i komputerów domowych
• UPS line-interactive - sprawdzają się w niewielkich serwerowniach
• UPS online z podwójną konwersją - zapewniają najwyższy poziom ochrony dla krytycznych systemów

Badania pokazują, że zasilacze UPS online osiągają sprawność w zakresie od 75% do 95%. Szczególnie istotne jest to, że czas przełączenia w przypadku UPS-ów offline wynosi od 2 do 10ms.

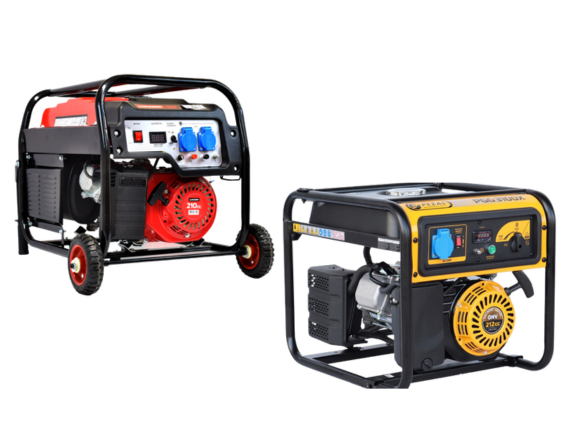

Agregaty prądotwórcze

W naszej ofercie znajdują się agregaty prądotwórcze o mocach od 2,0kW do 20kW. Kluczową cechą nowoczesnych agregatów jest wyposażenie w stabilizację napięcia AVR, która skutecznie chroni podłączone urządzenia przed przeciążeniem.

Nasze doświadczenie pokazuje, że agregaty prądotwórcze sprawdzają się doskonale jako zasilanie awaryjne w:

• Domach jednorodzinnych (do zasilania lodówek, grzejników)
• Biurowcach i szpitalach
• Obiektach użyteczności publicznej

Integracja różnych źródeł zasilania

W projektach stosujemy zasadę redundancji, która znacząco zwiększa niezawodność systemu. Najczęściej wykorzystywane przez nas rozwiązanie to układ redundantny typu n+1, gdzie n jednostek UPS zapewnia pełne obciążenie, a jedna dodatkowa jednostka stanowi rezerwę.

Zauważyliśmy, że w przypadku zasilania dwustronnego, najlepsze efekty osiągamy stosując rezerwę jawną - gdy źródło podstawowe zasila odbiorniki, a źródło rezerwowe pozostaje w gotowości. Szczególnie istotne jest zapewnienie odpowiedniego poziomu pewności zasilania poprzez jednakowy stopień niezawodności wszystkich elementów drogi zasilania.

Dobór i implementacja rozwiązań

Prawidłowy dobór rozwiązań poprawiających jakość energii elektrycznej wymaga systematycznego podejścia. W naszej praktyce zawodowej zauważyliśmy, że kluczem do sukcesu jest dokładna analiza początkowa.

Analiza potrzeb i wymagań

Nasze doświadczenie pokazuje, że dobór odpowiedniego analizatora energii elektrycznej zależy od kilku kluczowych czynników. Przede wszystkim sprawdzamy rodzaj instalacji elektrycznej (1-fazowa lub 3-fazowa) oraz określamy listę parametrów elektrycznych do monitorowania.

W naszej ocenie, najważniejsze parametry do analizy obejmują:

• Napięcie i prąd w instalacji
• Harmoniczne i współczynnik mocy
• Częstotliwość i stabilność parametrów
• Zgodność z normami (EN 50160, IEC 61000-4-30)

Etapy wdrożenia systemu

W naszej praktyce stosujemy sprawdzony proces wdrożeniowy składający się z następujących etapów:

1. Audyt wstępny instalacji
2. Projektowanie systemu i dokumentacji
3. Właściwe wdrożenie rozwiązań
4. Przeprowadzenie audytów wewnętrznych

Kluczowym elementem procesu jest wykonanie pomiarów jakości energii elektrycznej i ich prawidłowa analiza. Widoczne efekty można zaobserwować już w pierwszych tygodniach po implementacji - przykładowo, pobór mocy biernej może spaść z poziomu 100 kVAr do nawet poniżej 30 kVAr.

W trakcie wdrażania systemu zarządzania energią szczególną uwagę zwracamy na zgodność z normą PN-EN ISO 50001:2012, która zapewnia systematyczne podejście do poprawy efektywności energetycznej. Nasze projekty pokazują, że właściwie wdrożony system może przynieść znaczące korzyści środowiskowe i biznesowe poprzez redukcję zużycia energii oraz ograniczenie emisji gazów cieplarnianych.

Wnioski

Nasze wieloletnie doświadczenie pokazuje, że problemy z jakością energii elektrycznej stają się coraz poważniejszym wyzwaniem dla przedsiębiorstw. Straty finansowe sięgające 150 miliardów euro rocznie w Unii Europejskiej jasno wskazują na pilną potrzebę wdrażania odpowiednich rozwiązań technicznych.

Właściwie dobrane urządzenia do poprawy jakości energii elektrycznej oraz systemy zasilania rezerwowego pozwalają znacząco zredukować koszty operacyjne i zwiększyć niezawodność procesów produkcyjnych. Inwestycja w nowoczesne rozwiązania, takie jak filtry aktywne czy kompensatory mocy biernej, zwraca się już w perspektywie kilku lat.

Zachęcamy do przeczytania naszych artykułów dot. stabilizatorów napięcia i generatorów statycznych mocy biernej, które szczegółowo omawiają te kluczowe komponenty systemów energetycznych.

Pamiętajmy, że skuteczna poprawa jakości energii elektrycznej wymaga systematycznego podejścia - od dokładnej analizy potrzeb, poprzez właściwy dobór urządzeń, aż po profesjonalne wdrożenie i regularne audyty. Tylko kompleksowe rozwiązania gwarantują osiągnięcie zamierzonych celów i długotrwałą ochronę instalacji elektrycznej.
