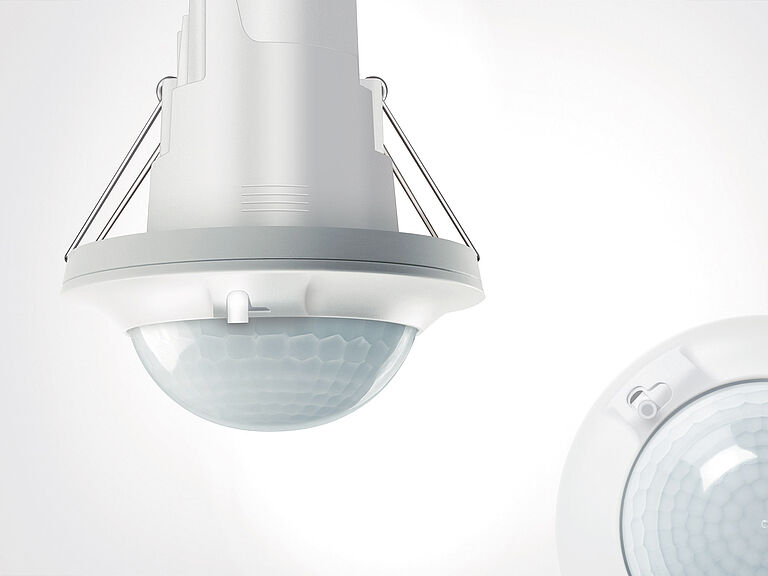

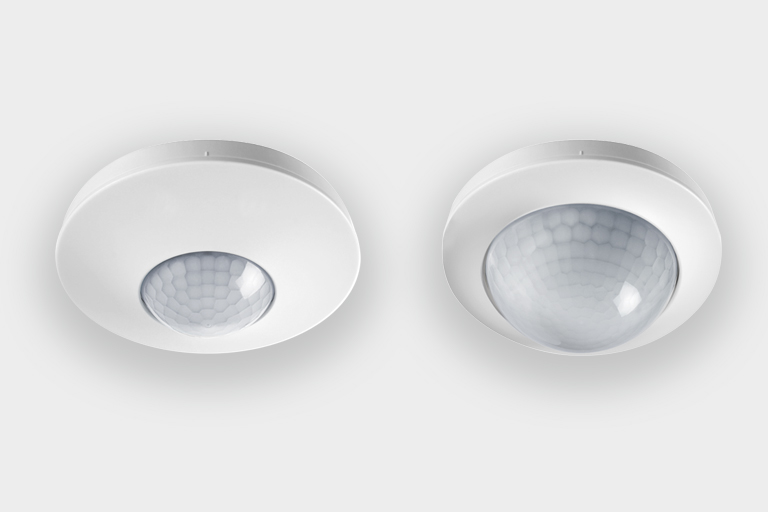

Czujniki ruchu i obecności – oszczędzanie energii przez automatyczne sterowanie oświetleniem

Wprowadzenie

Czy wiesz, że nieefektywne zarządzanie oświetleniem może prowadzić do ogromnych strat energii elektrycznej? W wielu budynkach światło pozostaje włączone nawet wtedy, gdy nie ma takiej potrzeby, co znacząco podnosi rachunki za prąd i niekorzystnie wpływa na środowisko. Jednym z najbardziej efektywnych rozwiązań tego problemu jest zastosowanie czujników ruchu i obecności, które automatycznie kontrolują oświetlenie i dostosowują je do faktycznych potrzeb użytkowników danej przestrzeni. Dzięki nim światło włącza się tylko wtedy, gdy jest to konieczne, co prowadzi do realnych oszczędności.

Dodatkowo, gdy połączymy te czujniki z technologią LED, której żywotność sięga nawet 40 000 godzin, możemy osiągnąć jeszcze większą efektywność energetyczną. Jest to szczególnie istotne w okresie zimowym, kiedy dni są krótsze, a potrzeba korzystania ze sztucznego oświetlenia znacznie wzrasta. W tym artykule przyjrzymy się bliżej działaniu czujników ruchu i obecności, ich różnicom oraz praktycznym zastosowaniom w różnych przestrzeniach – od mieszkań i biur po hale przemysłowe.

Jak działają czujniki ruchu i obecności?

Technologia wykrywania ruchu i obecności opiera się na trzech głównych metodach detekcji, z których każda znajduje zastosowanie w różnych warunkach.

Najpopularniejsze są zastosowanie czujniki PIR (Passive Infrared), które wykrywają zmiany promieniowania podczerwonego emitowanego przez ludzkie ciało. Działają one na zasadzie wykrywania różnic temperatur w polu detekcji. Ich skuteczność jest bardzo wysoka, ale mogą być one podatne na zakłócenia związane z bliskością źródeł ciepła, takich jak kaloryfery czy promieniowanie słoneczne.

Drugim typem są czujniki ultradźwiękowe, które wysyłają fale dźwiękowe o wysokiej częstotliwości, niesłyszalne dla człowieka, i analizują ich odbicie od otaczających powierzchni. Są one wyjątkowo czułe i potrafią wykrywać nawet najmniejsze ruchy w pomieszczeniu. Dzięki temu sprawdzają się w biurach i innych miejscach, gdzie konieczna jest precyzyjna detekcja.

Trzecia grupa to czujniki mikrofalowe, działające na zasadzie radaru. Wysyłają one fale o wysokiej częstotliwości i analizują ich odbicie, co pozwala na wykrycie nawet niewielkich zmian w otoczeniu. Ich główną zaletą jest zdolność przenikania przez cienkie przeszkody, takie jak plastik, szkło czy drewno, co czyni je doskonałym wyborem do zastosowań w większych obiektach przemysłowych i magazynach.

Różnice między czujnikami ruchu a obecności

Choć oba typy urządzeń działają na podobnej zasadzie, istnieją między nimi kluczowe różnice. Czujniki ruchu reagują na większe zmiany w otoczeniu, takie jak przemieszczanie się osoby czy machnięcie ręką. Ich czułość jest dostosowana do wykrywania większych obiektów, dlatego dobrze sprawdzają się na klatkach schodowych, w korytarzach oraz w innych miejscach o dużej rotacji ludzi.

Z kolei czujniki obecności są znacznie bardziej precyzyjne – potrafią wykryć nawet niewielkie ruchy, takie jak mrugnięcie oka czy delikatne poruszenie palcem. Dzięki temu są często stosowane w biurach, salach konferencyjnych i innych przestrzeniach, gdzie użytkownicy pozostają w stosunkowo stałej pozycji, np. podczas pracy przy komputerze.

Jak dobrać odpowiedni czujnik?

Wybór odpowiedniego czujnika powinien być podyktowany kilkoma kluczowymi czynnikami. Przede wszystkim należy określić, w jakich warunkach urządzenie będzie pracować.

Najważniejsze parametry techniczne to:

• Napięcie zasilania – najczęściej wynosi 220-240V AC.
• Kąt wykrywania – standardowo od 180° do 360°.
• Zasięg detekcji – przy wysokości montażu 2,5 m może wynosić do 91 m², a przy 3,5 m nawet do 162 m².
• Czas opóźnienia wyłączenia – regulowany w zakresie od 10 sekund do 7 minut.

Czujniki mikrofalowe wyróżniają się dużą dokładnością działania i są niewrażliwe na zmiany temperatury czy warunki atmosferyczne. Z kolei czujniki PIR (Passive Infrared), sprawdzają się doskonale wewnątrz pomieszczeń, oferując szeroki kąt detekcji. Dla najbardziej wymagających zastosowań dostępne są czujniki dualne, łączące technologię PIR z mikrofalową, co znacząco redukuje ryzyko fałszywych alarmów.

Dodatkowo, skuteczność czujników może być ograniczona przez warunki środowiskowe. Wpływ na ich działanie mogą mieć m.in. mgła, śnieg, deszcz, a także źródła ciepła i zimna znajdujące się w polu detekcji. Przy montażu na zewnątrz warto wybierać modele o wysokim stopniu ochrony IP oraz odporności na promieniowanie UV.

Zastosowania w różnych przestrzeniach

Czujniki ruchu i obecności, można zastosować w różnych środowiskach, co przekłada się na znaczące oszczędności energii. W zależności od potrzeb, można je wykorzystywać zarówno w domach prywatnych, jak i w dużych zakładach przemysłowych.

• W biurach – czujniki obecności umożliwiają wykrywanie nawet najmniejszych ruchów, takich jak pisanie na klawiaturze, co zapobiega przypadkowemu wyłączaniu światła w trakcie pracy.
• Na klatkach schodowych i korytarzach – dzięki zastosowaniu czujników ruchu światło włącza się tylko tam, gdzie jest to potrzebne, eliminując konieczność oświetlania całych budynków przez całą dobę.
• W halach przemysłowych – nowoczesne systemy sterowania, takie jak DALI, pozwalają na sterowanie każdą oprawą niezależnie, dostosowując intensywność światła do rzeczywistych potrzeb użytkowników.

Profesjonalna instalacja czujników

Prawidłowa instalacja czujników ruchu wymaga dokładnego planowania i przestrzegania zasad bezpieczeństwa.

Najpierw należy określić optymalne miejsca montażu, unikając lokalizacji blisko źródeł ciepła oraz wentylacji. W przypadku montażu ściennego czujnika PIR, najlepiej umieścić go obok drzwi, natomiast czujniki HR sprawdzają się nad drzwiami. Ponadto, w miejscach narażonych na działanie deszczu, należy zastosować zadaszenie lub dodatkowy daszek ochronny.

Przed rozpoczęciem prac instalacyjnych należy bezwzględnie odłączyć zasilanie w obwodzie elektrycznym. Następnie podłącz przewód fazowy (L) do wejścia czujnika ruchu, a przewód neutralny (N) do odpowiedniego zacisku. W przypadku zasilania 12V, czerwony przewód oznacza plus (+), a czarny minus (-).

Po zakończeniu montażu, należy ustawić poziom czułości czujnika - fabrycznie często ustawiony jest na minimum. W zależności od modelu, można regulować czas świecenia oraz próg zadziałania zmierzchowego. Dla zapewnienia optymalnego działania, warto przeprowadzić testy w różnych warunkach oświetleniowych.

Szczególną uwagę należy zwrócić na:

• Stabilność mocowania - nieprawidłowy montaż może prowadzić do błędnego działania
• Izolację połączeń elektrycznych - wszystkie połączenia muszą być odpowiednio zabezpieczone
• Kalibrację czujnika - właściwe ustawienia zapobiegają fałszywym alarmom

Realne oszczędności po wdrożeniu

Zastosowanie czujników ruchu pozwala zredukować zużycie energii nawet o 50% w przypadku pojedynczych instalacji. Ponadto, w systemach zintegrowanych z automatyką budynkową, oszczędności mogą wzrosnąć do 80%. W sektorze produkcyjnym potencjał oszczędności energii jest szczególnie wysoki - możliwe jest zaoszczędzenie około 52% finalnego zużycia energii.

Jednakże efektywność systemu zależy od kilku czynników:

• Właściwego doboru typu czujnika do warunków otoczenia
• Prawidłowej konfiguracji czasu świecenia
• Regularnej kontroli i kalibracji urządzeń

Przede wszystkim w biurach, gdzie praca często odbywa się w trybie hybrydowym, czujniki obecności umożliwiają precyzyjne sterowanie oświetleniem w zależności od faktycznego wykorzystania przestrzeni. Przy obecnych cenach energii elektrycznej, każda zaoszczędzona kilowatogodzina przekłada się na wymierne korzyści finansowe.

Wnioski

Czujniki ruchu i obecności stanowią skuteczne rozwiązanie problemu marnowania energii elektrycznej. Przede wszystkim, automatyczne sterowanie oświetleniem pozwala zaoszczędzić nawet 80% energii w systemach zintegrowanych z automatyką budynkową.

Technologia ta sprawdza się szczególnie w okresie zimowym, gdy dni są krótkie, a zapotrzebowanie na sztuczne oświetlenie znacznie wzrasta. Ponadto, połączenie czujników z energooszczędnymi źródłami światła LED dodatkowo zwiększa efektywność całego systemu.

Jednakże kluczem do maksymalnych oszczędności pozostaje właściwy dobór typu czujnika oraz jego prawidłowa instalacja. Czujniki PIR sprawdzają się doskonale w pomieszczeniach mieszkalnych, podczas gdy czujniki mikrofalowe lepiej działają w przestrzeniach przemysłowych.

Dodatkowo, nowoczesne systemy sterowania oferują możliwość integracji z automatyką budynkową, co przekłada się na jeszcze większą kontrolę nad zużyciem energii. Ostatecznie, inwestycja w czujniki ruchu zwraca się stosunkowo szybko poprzez realne oszczędności na rachunkach za prąd, jednocześnie przyczyniając się do ochrony środowiska poprzez zmniejszenie zużycia energii elektrycznej.
